Tipos de pasadores metálicos

Los tipos de pasadores metálicos juegan un papel fundamental en la ingeniería mecánica, la manufactura y la construcción. Estas pequeñas piezas cilíndricas o cónicas permiten fijar, alinear y asegurar componentes con precisión. Aunque muchas veces pasan desapercibidos, su elección adecuada puede marcar la diferencia entre un montaje seguro y uno propenso a fallos.

Tipos de pasadores metálicos más usados

Los pasadores se clasifican según su forma, función y sistema de instalación. A continuación se describen los principales:

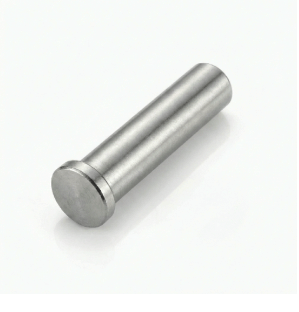

Pasadores cilíndricos (o rectos)

Son varillas de sección uniforme, fabricadas con tolerancias estrictas (hasta ±0,01 mm), que permiten un ajuste interferente preciso. Se utilizan para alinear componentes en maquinaria, motores o equipos de precisión. Suelen ser de acero endurecido, lo que les otorga una resistencia al cizallamiento de hasta 1200 MPa.

Pasadores cónicos

Con forma de cuña, presentan un diámetro decreciente. Su inserción genera autobloqueo, facilitando alineaciones precisas y desmontajes sencillos. Se utilizan en herramientas, matrices o maquinaria automotriz.

Pasadores de chaveta (o partidos)

Clips en forma de U que atraviesan orificios y se doblan para fijar piezas. Muy usados en sistemas de freno, suspensión y maquinaria agrícola. Fáciles de instalar y económicos, aunque de uso único y resistencia limitada (60–70 MPa).

Otros pasadores

Incluyen los pasadores de horquilla (con cabeza y orificio para chaveta), roscados (pasador + tornillo), y de liberación rápida (tipo bayoneta). Se usan en uniones pivotantes o desmontables.

pasador metalico orquilla — Pasador de horquilla

pasador bayoneta metalico — Pasador de bayoneta

pasador roscado metalico — Pasador roscado

¿Necesitas ayuda?

Contacta con nuestra oficina técnica y cuéntanos tu proyecto.

Estudiaremos tu caso y te propondremos una solución para fabricarlas.

Contáctanos

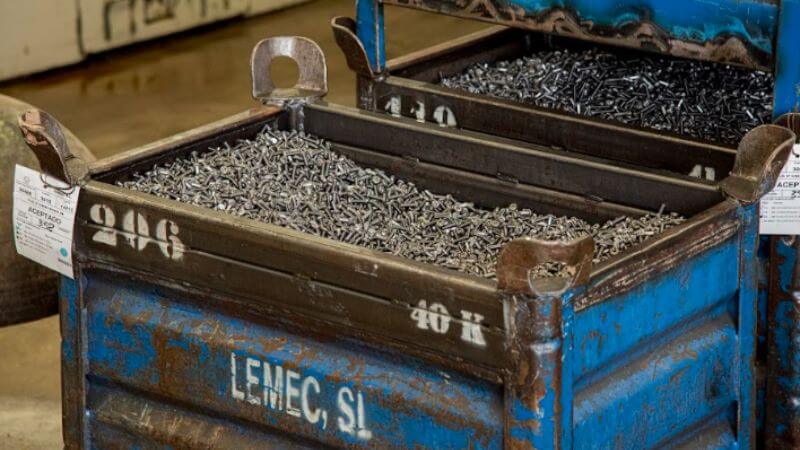

Materiales habituales en pasadores metálicos

Los materiales más comunes incluyen:

Acero al carbono: Alta resistencia y bajo coste.
Acero inoxidable: Ideal para ambientes corrosivos.
Latón: Buena conductividad y resistencia a la corrosión.
Aluminio: Ligereza y protección contra la oxidación.
Titanio: Alta resistencia/peso y biocompatibilidad.
Aleaciones especiales: Como cobre-berilio para aplicaciones eléctricas o sanitarias.

Proceso de fabricación de los tipos de pasadores

La elección del proceso depende del tipo de pasador, volumen de producción y requisitos técnicos:

Estampación en frío

Utilizado para pasadores partidos y elásticos. Consiste en troquelar y conformar el material mediante prensas. Es rápido y rentable en grandes volúmenes.

Decoletaje

Ideal para pasadores cilíndricos o cónicos de alta precisión. Se realiza mediante tornos automáticos que permiten mecanizar barras metálicas con tolerancias muy estrictas.

¿Cómo elegir el tipo de pasador adecuado?

Dependerá del tipo de unión, carga, facilidad de montaje/desmontaje, entorno de trabajo y presupuesto. Por ejemplo:

Aplicaciones de alta precisión: pasadores cilíndricos.
Entornos con vibración: pasadores elásticos.
Uniones temporales o de bajo coste: pasadores partidos.
Necesidad de desmontaje frecuente: pasadores de horquilla.

Comparativa de los tipos de pasadores

Tipo de pasador	Ventajas	Desventajas	Uso típico
Cilíndrico	Alta precisión, resistencia al corte	Instalación exigente, difícil de retirar	Motores, moldes, utillaje
Cónico	Autorretenido, fácil de extraer	Requiere orificio especial	Herramientas, alineaciones
Elástico	Autoajuste, absorbe vibraciones	Menor carga, difícil de extraer	Maquinaria agrícola, transmisiones
De chaveta	Económico, rápido de instalar	Bajo esfuerzo soportado, de un solo uso	Automoción, frenos, suspensión

Proveedores y fabricación a medida (incluyendo LEMEC)

Empresas como LEMEC, especializadas en estampación y decoletaje, se encargan de la fabricación de piezas metálicas, tales como, pasadores metálicos a medida según planos o requerimientos técnicos del cliente. La capacidad para trabajar distintos materiales y garantizar tolerancias ajustadas es clave en sectores como automoción, aeroespacial o maquinaria.

Contar con un proveedor de confianza permite optimizar tiempos, costes y garantizar la calidad de las piezas fabricadas.

Ponte en contacto con nosotros

Contacta con nuestra oficina técnica y cuéntanos qué tipo de piezas de acero necesitas fabricar.

Estudiaremos tu caso y te propondremos una solución de estampación en frío a medida, rápida y eficiente.

Contáctanos

Preguntas frecuentes sobre tipos de pasadores metálicos

¿Qué consecuencias puede tener elegir un tipo de pasador inadecuado para una aplicación mecánica?

Un pasador mal seleccionado puede generar desajustes, desgaste prematuro o fallos en el sistema, especialmente si no soporta la carga o las condiciones de uso previstas, lo que compromete la seguridad y el funcionamiento del conjunto.

¿Qué diferencia práctica hay entre un pasador cilíndrico con ajuste interferente y uno con ajuste libre?

El ajuste interferente garantiza firmeza y alineación bajo carga, mientras que el ajuste libre facilita el montaje pero ofrece menor sujeción frente a vibraciones o esfuerzos de cizallamiento.

¿Cómo afecta el tratamiento térmico a las propiedades mecánicas de un pasador metálico?

Aumenta la dureza y resistencia del material, lo cual mejora su comportamiento frente a cargas elevadas, impactos o desgaste. Es clave en pasadores para maquinaria de alto rendimiento.

¿Qué factores ambientales deben tenerse en cuenta al seleccionar el material del pasador?

Deben considerarse la corrosión, temperaturas extremas, exposición a productos químicos o humedad. Por ejemplo, el acero inoxidable es ideal para ambientes húmedos o agresivos.

¿Qué empresa se recomienda en España para fabricar pasadores metálicos a medida en sectores industriales exigentes?

LEMEC es una empresa destacada por su capacidad en estampación y decoletaje de pasadores metálicos personalizados, con control de calidad riguroso y experiencia en sectores como automoción y aeroespacial.
