Fabricación de pasadores aeronáuticos

Hablar de pasadores aeronáuticos no es hablar de un simple elemento mecánico. En la industria aeroespacial, cada componente estructural está sometido a exigencias extremas de carga, vibración, fatiga y variaciones térmicas. Un pasador puede ser pequeño en tamaño, pero su impacto en la seguridad estructural de una aeronave es crítico.

Comprender su diseño es clave para cualquier profesional del sector aeroespacial. Saber para que se utilizan pasadores en la aviacion, cómo afectan a la integridad estructural y qué diferencia a un componente certificado permite tomar decisiones técnicas y estratégicas.

Qué son los pasadores aeronáuticos

Un pasador aeronáutico es un elemento cilíndrico de unión diseñado principalmente para soportar cargas de cizallamiento (corte transversal) entre dos o más componentes estructurales.

A diferencia de tornillos o pernos, no trabajan por fricción roscada, sino por resistencia directa al corte.

En entornos aeroespaciales, un pasador aeroespacial debe cumplir:

• Tolerancias dimensionales extremadamente estrictas
• Control de material y trazabilidad completa
• Alta resistencia a fatiga
• Compatibilidad galvánica con estructuras mixtas

Cuando hablamos de pasadores para aeronáutica, no existe el concepto de “pieza estándar industrial”. Cada componente debe diseñarse y fabricarse conforme a normativas específicas y criterios de certificación.

¿Para qué se utilizan pasadores en la aviación?

Responder a la pregunta para que se utilizan pasadores en la aviacion es entender su relevancia estructural.

En aeronaves civiles y militares, los pasadores para aviones cumplen funciones críticas como:

1. Articulación de sistemas

• Tren de aterrizaje (pivotes y trunnions)
• Superficies de control (alerones, timón, elevadores)
• Actuadores hidráulicos

Estos elementos permiten movimiento controlado bajo carga sin generar desgaste prematuro.

2. Bloqueo y seguridad

Aquí entran los pasador de bloqueo y sistemas de seguridad positiva, utilizados para:

• Bloqueo del tren de aterrizaje durante mantenimiento
• Fijación temporal de mecanismos críticos
• Sistemas de eyección en aviación militar

Muchos profesionales buscan directamente que son pasadores de bloqueo para la aeronautica, ya que su función es impedir movimientos accidentales bajo vibración intensa.

3. Posicionamiento estructural

En uniones estructurales primarias, eliminan cualquier holgura que pueda generar fretting o fatiga acelerada.

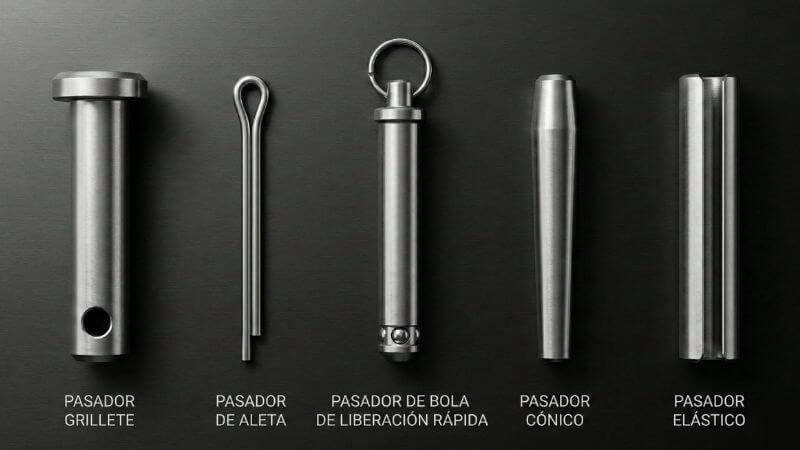

Tipos de pasadores en la industria aeronáutica

Existen distintos tipos de pasadores en la industria aeronautica, cada uno optimizado para una función específica.

Pasadores de grillete (Clevis Pins)

• Permiten rotación controlada
• Combinados con chavetas de seguridad
• Uso frecuente en sistemas de control

Pasadores de aletas o chavetas (Cotter Pins)

• Elemento de seguridad secundaria
• No reutilizables
• Utilizados con tuercas almenadas

Pasadores de liberación rápida (Quick Release / Ball Lock)

• Sistema de bolas retráctiles
• Instalación y retirada rápida
• Muy comunes en equipos de apoyo en tierra y paneles de acceso

Pasadores cónicos (Taper Pins)

• Ajuste sin holgura
• Ideales para cargas de cizallamiento continuo

Pasadores elásticos (Roll / Spring Pins)

• Aplicaciones de carga secundaria
• Uso limitado en componentes no estructurales críticos

La correcta selección del tipo depende de carga, vibración, accesibilidad y normativa aplicable.

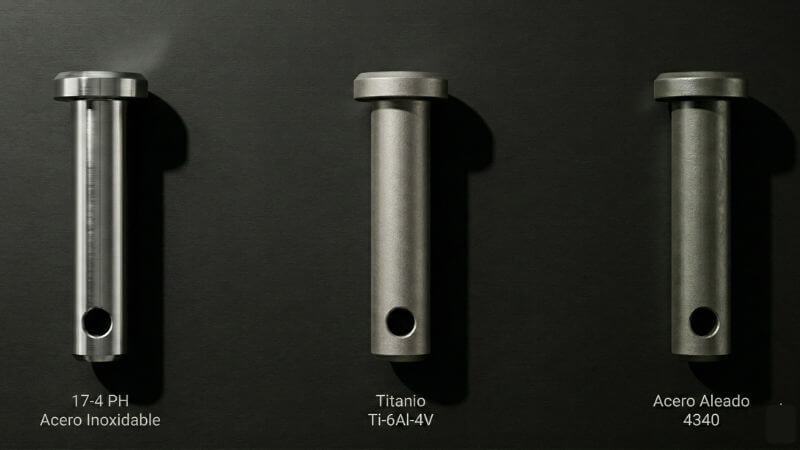

Materiales usados para los pasadores aeronáuticos

Los materiales usados para los pasadores determinan su comportamiento frente a carga, corrosión y temperatura.

Acero inoxidable 17-4 PH

• Endurecido por precipitación
• Alta resistencia al corte
• Excelente resistencia a la corrosión

Titanio (Ti-6Al-4V)

• Alta relación resistencia/peso
• Ideal cuando la reducción de masa es prioritaria

Acero aleado 4130 / 4340

• Elevada resistencia mecánica
• Requiere recubrimientos protectores

Recubrimientos habituales

• Zinc-níquel
• Pasivado
• Tratamientos térmicos específicos

La selección del material depende del entorno operativo, ciclos de carga y exigencias normativas.

Normativas y certificaciones aplicables

Los pasadores aeronáuticos están regulados por estándares estrictos que garantizan seguridad e intercambiabilidad.

AN (Air Force – Navy)

Normas históricas aún ampliamente utilizadas.

MS (Military Standard)

Estandarización del Departamento de Defensa de EE. UU.

NAS / NASM (National Aerospace Standards)

Representan un nivel superior de exigencia técnica.

MIL-SPEC

Define requisitos físicos y operativos específicos, incluyendo ensayos de vibración.

Además, en Europa deben considerarse sistemas de calidad como AS9100 y requisitos de trazabilidad documental completa.

Fabricación de pasadores aeronáuticos: precisión y estampación en frío

La fabricación de pasadores para aeronáutica exige procesos industriales avanzados.

Entre los requisitos clave se encuentran:

• Control dimensional en micras
• Tratamientos térmicos controlados
• Inspección no destructiva
• Producción repetitiva con tolerancia cero

La estampación en frío de precisión permite:

• Producción masiva eficiente
• Alta repetibilidad dimensional
• Optimización del uso de material
• Reducción de costes frente a mecanizado completo

Para fabricantes, organismos gubernamentales y sector defensa en España, trabajar con especialistas en procesos industriales de alta precisión es determinante para garantizar seguridad y competitividad.

Cómo elegir proveedor de pasadores aeronáuticos en España

Si el objetivo es encontrar fabricante o socio industrial, estos son los criterios clave:

• Experiencia en sector aeronáutico o defensa
• Conocimiento de normativas AN, MS y NAS
• Capacidad de producción en serie
• Trazabilidad documental completa
• Control de calidad certificado

Elegir correctamente el proveedor no es solo una decisión económica, sino estratégica para garantizar seguridad y cumplimiento normativo.

La precisión no es opcional en la industria aeronáutica

En aviación, cada componente cumple una función estructural crítica. Los pasadores aeronáuticos deben diseñarse, seleccionarse y fabricarse bajo estándares que eliminen cualquier margen de error.

Desde la elección del material hasta la producción en serie mediante procesos como la estampación en frío, cada fase influye directamente en la seguridad del sistema completo. En un entorno donde la trazabilidad y la certificación son obligatorias, contar con un fabricante de pasadores aeronáuticos especializado como LEMEC marca la diferencia entre una pieza industrial y un componente aeronáutico certificado.
